LM1
SPEC
-
SPEC
- neck type
- AZ Oval CS-TECH WOOD Roasted Maple neck
- top/back/body
- Alder body
- fretboard
- Rosewood fretboardAbalone dot inlay
- fret
- Jumbo Stainless Steel fretsPrestige fret edge treatment
- number of frets
- 22
- bridge
- Gotoh® T1702B bridge
- string space
- 10.5mm
- neck pickup
- Seymour Duncan® Fortuna™ (S) neck pickupPassive/Alnico
- middle pickup
- Seymour Duncan® Fortuna™ (S) middle pickupPassive/Alnico
- bridge pickup
- Seymour Duncan® Fortuna™ (S) bridge pickupPassive/Alnico
- factory tuning
- 1E,2B,3G,4D,5A,6E
- strings
- D'Addario® EXL110
- string gauge
- .010/.013/.017/.026/.036/.046
- nut
- Bone nut
- hardware color
- Chrome
-
NECK DIMENSIONS
-
- Scale :
- 648mm/25.5"
- a : Width
- 42mm at NUT
- b : Width
- 56.4mm at 22F
- c : Thickness
- 20.5mm at 1F
- d : Thickness
- 22.5mm at 12F
- Radius :
- 228 to 305 COMPOUNDmmR
-
DESCRIPTION
ギターネック部の図
a:ナット部分でのネックの幅
b: ネックディメンジョンで指定されたフレット位置でのネックの幅
c：1フレット目でのネックの厚さ
d: ネックディメンジョンで指定されたフレット位置でのネックの厚さ
Radius: 指板曲面の半径
-
-
SWITCHING SYSTEM
DESCRIPTION
ブレンダーノブを時計回りに回すと効果はミニマムになり、反時計回りに回すとマックスになります。 ブレンダーがミニマムな時：ピックアップセレクターをネック側に倒すと、ネックピックアップがオンになります。 ピックアップセレクターをネック側とセンターの間にすると、ネックピックアップとセンターピックアップがオンになります。 ピックアップセレクターをセンターにすると、センターピックアップがオンになります。 ピックアップセレクターをセンターとブリッジ側の間にすると、センターピックアップとブリッジピックアップがオンになります。 ピックアップセレクターをブリッジ側に倒すと、ブリッジピックアップがオンになります。 ブレンダーがマックスな時：ピックアップセレクターをネック側に倒すと、ネックピックアップとブリッジピックアップがオンになります。 ピックアップセレクターをネック側とセンターの間にすると、ネックピックアップとセンターピックアップ、ブリッジピックアップがオンになります。 ピックアップセレクターをセンターにすると、センターピックアップがオンになります。 ピックアップセレクターをセンターとブリッジ側の間にすると、ネックピックアップとセンターピックアップ、ブリッジピックアップがオンになります。 ピックアップセレクターをブリッジ側に倒すと、ネックピックアップとブリッジピックアップがオンになります。
-
CONTROLS
DESCRIPTION
ギターを構えたときに、ボディ底面に近いところに5ウェイピックアップセレクターがあります。それより手前に3つのノブがあります。ネック寄りにボリュームノブ、真ん中にトーンノブ、ブリッジ側にブレンダーノブがあります。
-
OTHERS
- ハードシェル･ケース付属Gotoh® MG-T locking machine heads
- Luminlay side dots
- Fretboard Radius: 228mm@nut to 305mm@22nd fret Compound
- Blender
Features

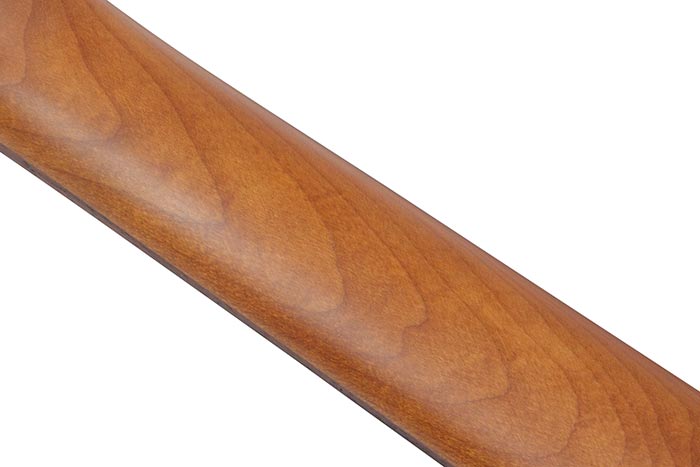

AZ Oval C S-TECH WOOD® Roasted Maple 1pc neck
ネックには窒素加熱処理技術である”エステック処理”されたメイプル材を使用しています。エステック処理された木材は形状安定性、反りに対する耐久性、耐水性、温度変化に強いといった特徴を持っており、日本国内で特許技術を取得しています。
指板とネックの接着面から指板エッジにかけてなだらかに落とし込むようにシェイピングし、指板エッジを丸めたコンフォート･グリップです。ボールミル加工によって正確に且つ確実にその形状を再現しています。
ネック幅はナットで42mm、最終フレットで56.4mmに設定し、ロー･フレット部では握り込みやすさ、ハイ･フレット部にかけては親指をネック裏に置くクラシカル・スタイルでの演奏性を特に配慮した形状となっています。
フィニッシュには弾き込まれたギターのネックの様な質感のオイル･フィニッシュ仕上げを採用しています。

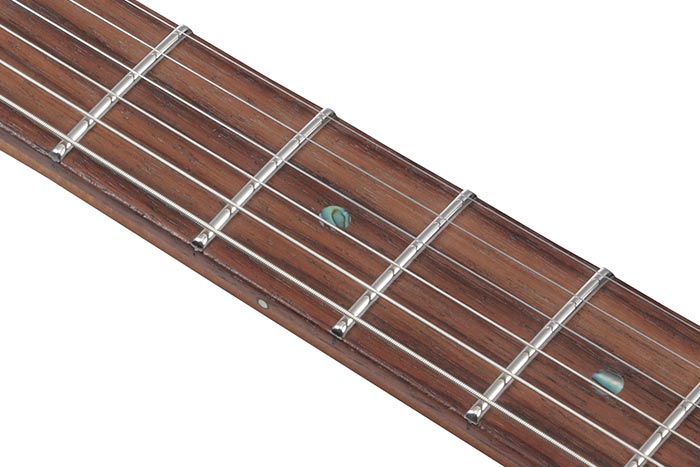

Rosewood fretboard with Stainless Frets
バランスの取れたサウンド･キャラクターで暖かみのあるトーンが特長のローズウッド材を採用しています。

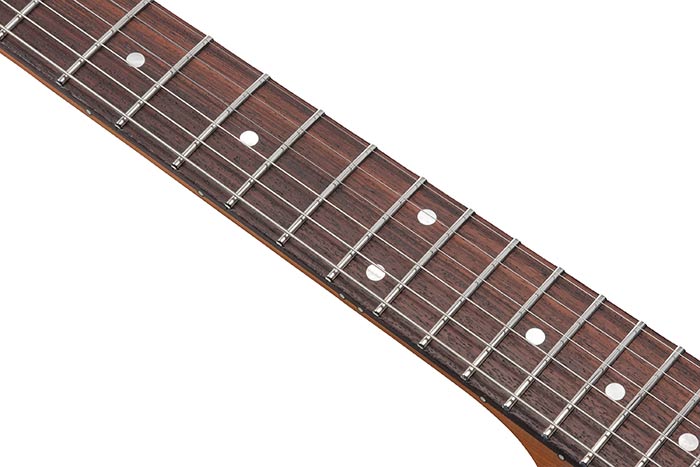

Compound Radius Fretboard (228mm to 305mm)
ロー･ポジションでの握り込んだコード･フォーム、ハイ･フレットでのリード･プレイ、どちらにも対応するべく採用したコンパウンド･ラディアス指板です。
Seymour Duncan® Fortuna™ S-S-S pickups
AZ専用ピックアップとしてSeymour Duncan®と共同開発したHyperion™と比べると、さらにナチュラルで幅広いジャンルに対応できるクリーントーン、プレイ･ニュアンスの出しやすさを求めて開発したのが、このAZ-N専用ピックアップ：Fortuna™です。シーンによって使い分けられる様々なペダル･エフェクトとの相性の良さも考慮した、中出力のピックアップです。

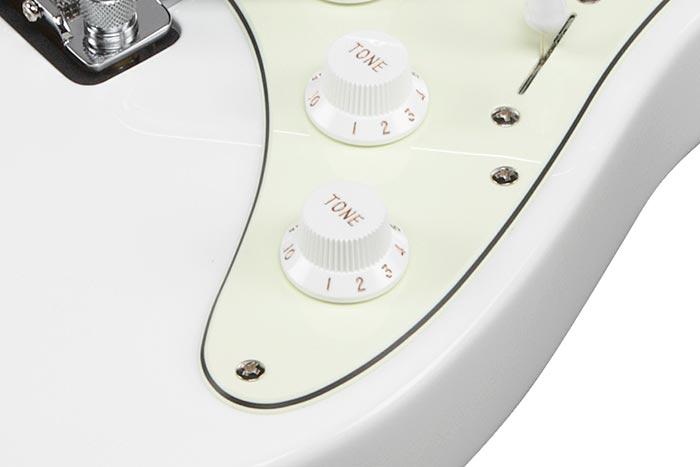

Blender
伝統的なSSS配列、5Wayスイッチ仕様を基本としながらも、ネック側またはブリッジ側のピックアップの音をブレンドすることにより、バリエーション豊かなサウンドを奏でられる”ブレンダー”機能を搭載しています。
ジャック側のトーン･ノブの回し具合と5-Wayピックアップ･セレクターの位置を組み合わせることによって、ネック側またはブリッジ側ピックアップのミックス具合が調節可能で、演奏中でも手軽に操作でき、サウンドメイクの幅を広げます。
Gotoh® T1702B tremolo
LM1-LWHに搭載するのは、ウォームでブライトな音色とレゾナンスの良さが特長のブラス製サドル＆イナーシャ･ブロックを採用したT1702Bトレモロ･ブリッジです。
弦間ピッチは10.5mmのナロー･スペーシング設計で、スキッピングやハイブリッド･ピッキングなどの、弦間をまたいだピッキングのしやすさを追求しています。
また、Ibanez Edgeトレモロのアームや、ウルトラ･ライト･トレモロ･アーム（カーボン製/UTA20/別売）も流用出来るアーム･ソケットを採用。従来のアームの様に回し入れることなくスナップ･インでアームを装着することが可能です。アーム取り付け部のトルクキャップを回転させることで、簡単にトレモロ･アームのトルク調整ができます。加えて、スタッドに埋め込まれたイモネジでがっちりと固定することで、チューニングのスタビリティやレゾナンスに大きく貢献するスタッド･ロック機構をも標準装備しています。
Gotoh® MG-T locking machine heads
弦交換の利便性を追求し、チューニング･スタビリティに定評のあるGotoh®製MG-T ロッキング･マシンヘッドを搭載。
指でダイヤルを回すことにより、ポスト穴に通した弦を簡単にロックできる構造です。

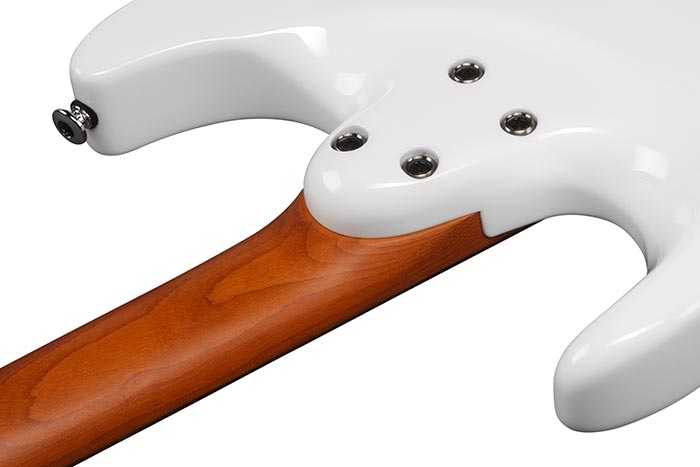

Super All Access Neck Joint
ボディ裏面から8mmの高低差で段彫りし、さらにネックとの接合部を球面に仕上げることで高い演奏性を実現した"Super All Access"ネック･ジョイントです。
低音弦側のカッタウェイを浅めに設計しており、ボディとネックとの設地面積を最大化することで、高い演奏性を保持しながらもサスティーンとレゾナンスの良さをも両立しています。
